Sơ Đồ Đấu Công Tơ Điện: Hướng Dẫn Chi Tiết Từ A Đến Z
Việc hiểu rõ sơ đồ đấu công tơ điện là yếu tố then chốt để đảm bảo an toàn và hiệu quả trong quá trình sử dụng điện. Dù bạn là thợ điện chuyên nghiệp hay người dùng cá nhân, việc nắm vững cách đấu công tơ điện 1 pha và 3 pha sẽ giúp tránh được những sự cố không mong muốn. Bài viết này cung cấp hướng dẫn chi tiết về cách đấu nối công tơ điện, bao gồm cả công tơ điện trực tiếp và gián tiếp.

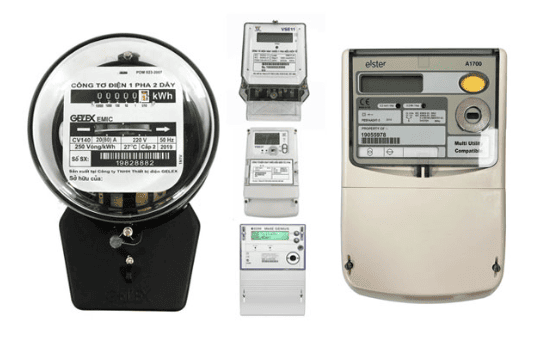

Hình ảnh: Công tơ điện 1 pha và 3 pha
1. Công Tơ Điện Là Gì?
Công tơ điện (đồng hồ điện) là thiết bị dùng để đo lượng điện năng tiêu thụ của một hệ thống điện trong gia đình, nhà máy hoặc công trình. Có hai loại công tơ phổ biến:
Công tơ điện 1 pha: Dùng cho hệ thống điện dân dụng.
Công tơ điện 3 pha: Dùng cho hệ thống điện công nghiệp, có công suất lớn.
2. Sơ Đồ Đấu Công Tơ 1 Pha
Các Bước Đấu Nối
Công tơ điện 1 pha có 4 điểm đấu dây, được đánh số từ 1 đến 4:
Dây số 1: Dây pha nóng vào
Dây số 2: Dây pha nóng ra
Dây số 3: Dây trung tính vào
Dây số 4: Dây trung tính ra
Đấu dây nguồn vào công tơ:
Dây nóng (L) → Ký hiệu chân 1 trên công tơ.
Dây nguội (N) → Ký hiệu chân 3 trên công tơ.
Đấu dây ra tải:
Chân 2 trên công tơ → Aptomat (CB) → Tải tiêu thụ.
Chân 4 trên công tơ → Dây trung tính (N) của tải.
Kiểm tra và vận hành đóng điện, quan sát công tơ xem có quay đúng tốc độ không.
Lưu ý:
Đảm bảo các mối nối chặt chẽ, tránh hở mạch.
Nên sử dụng aptomat để bảo vệ quá tải.
Dưới đây là sơ đồ đấu công tơ điện 1 pha chuẩn.

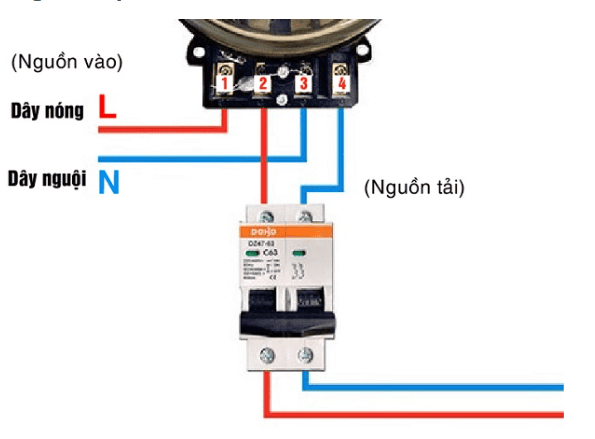

Hình ảnh: Sơ đồ đấu công tơ 1 pha
3. Sơ Đồ Đấu Công Tơ Điện 3 Pha
Công tơ điện 3 pha được sử dụng trong các hệ thống điện công nghiệp hoặc các thiết bị có công suất lớn. Có hai phương pháp đấu nối công tơ điện 3 pha: trực tiếp và gián tiếp.
3.1. Sơ đồ đấu công tơ 3 pha trực tiếp
Công tơ điện 3 pha trực tiếp thường có 8 điểm đấu dây, được chia thành 4 nhóm:
Nhóm A: 1 vào – 2 ra
Nhóm B: 3 vào – 4 ra
Nhóm C: 5 vào – 6 ra
Nhóm D: 7 vào – 8 ra (dây trung tính)
Dây pha L1 → Chân 1
Dây pha L2 → Chân 3
Dây pha L3 → Chân 5
Dây trung tính N → Chân 7
Dây ra tải: Chân 2, 4, 6 → CB 3 pha → Tải tiêu thụ
Việc đấu nối đúng theo sơ đồ này sẽ đảm bảo công tơ hoạt động chính xác và an toàn.

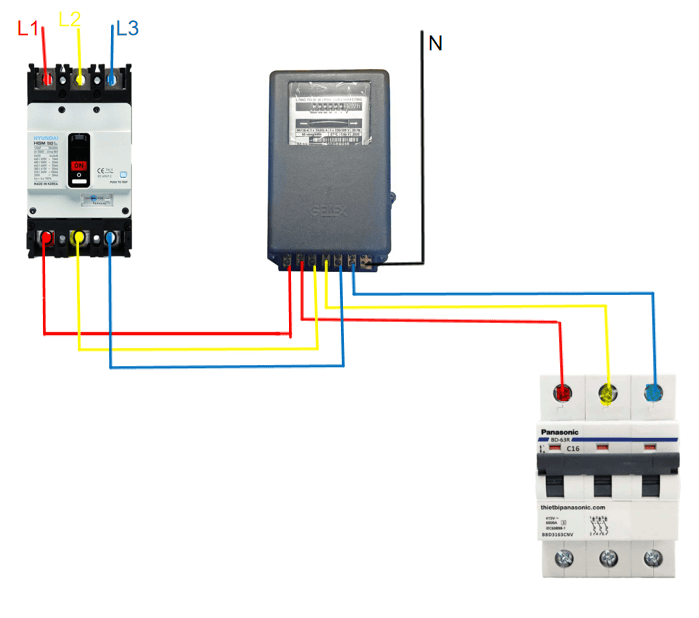

Hình ảnh: Sơ đồ đấu công tơ 3 pha trực tiếp
3.2. Sơ đồ đấu công tơ điện 3 pha gián tiếp (Dùng Biến Dòng)
Công tơ điện 3 pha gián tiếp thường có 11 điểm đấu dây, được chia thành 4 nhóm:
Nhóm pha A: Điểm 2 (tín hiệu điện áp) và điểm 1 và 3 (tín hiệu dòng)
Nhóm pha B: Điểm 5 (tín hiệu điện áp) và điểm 4 và 6 (tín hiệu dòng)
Nhóm pha C: Điểm 8 (tín hiệu điện áp) và điểm 7 và 9 (tín hiệu dòng)
Nhóm D trung tính: Điểm 10 và 11 được nối với nhau
Việc đấu nối đúng theo sơ đồ này sẽ đảm bảo công tơ hoạt động chính xác và an toàn.
Đấu biến dòng vào từng pha trước khi vào công tơ.
Tuân thủ đúng sơ đồ nhà sản xuất để tránh sai số đo.

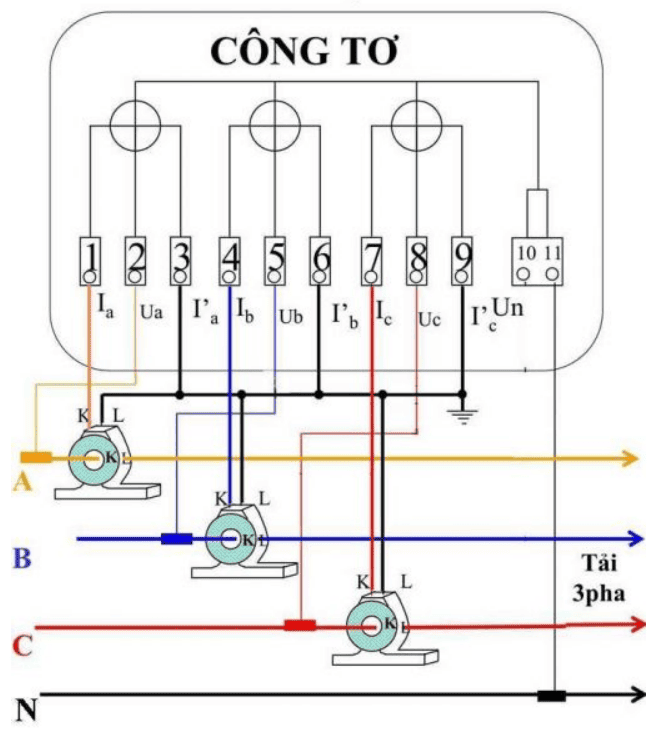

Hình ảnh: Sơ đồ đấu công tơ điện 3 pha gián tiếp
Lưu ý:
Công tơ 3 pha thường dùng cho hệ thống lớn, nên nhờ thợ điện có kinh nghiệm nếu không rõ kỹ thuật.
4. Những Sai Lầm Thường Gặp Khi Đấu Công Tơ Điện
Đấu ngược dây pha và trung tính → Công tơ chạy ngược hoặc không hoạt động.
Không sử dụng aptomat bảo vệ → Nguy cơ cháy nổ khi quá tải.
Lỏng dây nối → Gây tia lửa điện, đo lường không chính xác.
5. Cách Kiểm Tra Công Tơ Điện Hoạt Động Đúng
Dùng bóng đèn công suất biết trước: Bật đèn 100W trong 1 giờ, công tơ phải tăng 0.1 kWh.
Kiểm tra bằng ampe kìm: Đo dòng điện vào/ra xem có khớp với chỉ số công tơ.
Kết Luận
Hiểu rõ sơ đồ đấu công tơ điện giúp đảm bảo an toàn và hiệu quả sử dụng điện. Tùy theo nhu cầu (1 pha hay 3 pha), bạn cần tuân thủ đúng quy trình đấu nối. Nếu không tự tin, hãy nhờ thợ điện chuyên nghiệp để tránh rủi ro.
