Các Tiếp Điểm Của Contactor: Phân Loại và Ứng Dụng

Contactor là thiết bị điện quan trọng trong hệ thống điều khiển và bảo vệ mạch điện. Một trong những thành phần chính của contactor là hệ thống tiếp điểm, đóng vai trò then chốt trong việc đóng cắt mạch điện. Bài viết này sẽ giúp bạn hiểu rõ về các tiếp điểm của contactor, đặc biệt là tiếp điểm phụ contactor, tiếp điểm thường đóng thường mở của contactor.

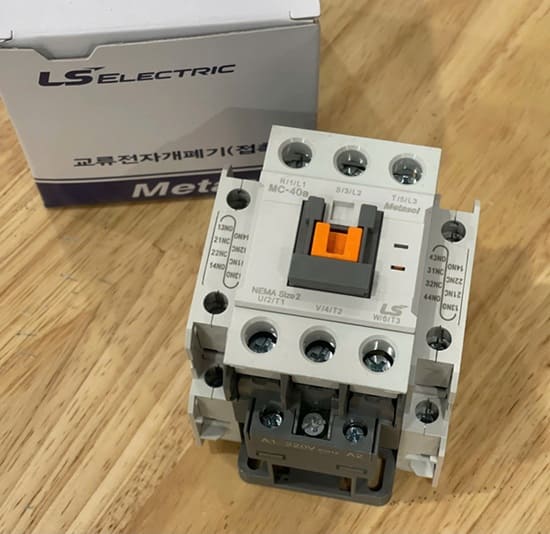

Hình ảnh: Các tiếp điểm của contactor đã được gắn thêm

1. Tổng Quan Về Các Tiếp Điểm Của Contactor

Contactor thường bao gồm hai loại tiếp điểm chính: tiếp điểm chính và tiếp điểm phụ.

Tiếp điểm chính: Được thiết kế để chịu dòng điện lớn, thường từ 10A đến vài nghìn ampe. Tiếp điểm chính thường ở trạng thái hở và chỉ đóng lại khi cuộn dây nam châm điện được cấp nguồn, tạo lực hút để đóng mạch điện chính.

Tiếp điểm phụ: Chịu dòng điện nhỏ hơn, thường dưới 5A. Tiếp điểm phụ có hai trạng thái: thường đóng (NC) và thường mở (NO). Chúng được sử dụng trong mạch điều khiển, báo hiệu hoặc các ứng dụng phụ trợ khác.

Hệ thống tiếp điểm này cho phép contactor thực hiện chức năng đóng cắt mạch điện một cách hiệu quả và an toàn.

2. Tiếp Điểm Phụ Contactor

2.1. Khái Niệm

Tiếp điểm phụ contactor là các tiếp điểm bổ sung, hoạt động đồng bộ với tiếp điểm chính, nhưng chịu dòng điện nhỏ hơn. Chúng có hai loại:

Tiếp điểm thường mở (NO): Ở trạng thái bình thường, mạch hở; khi contactor hoạt động, mạch đóng.

Tiếp điểm thường đóng (NC): Ở trạng thái bình thường, mạch đóng; khi contactor hoạt động, mạch hở.

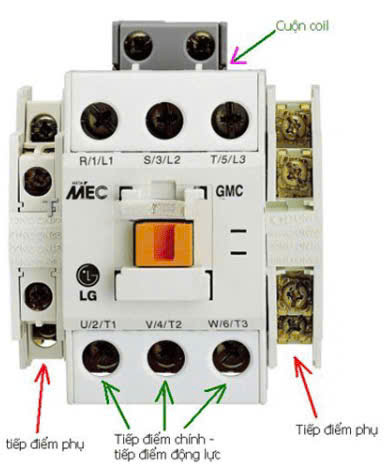

Hình ảnh: Vị trí các tiếp điểm của contactor

2.2. Chức Năng

Tiếp điểm phụ contactor có vai trò quan trọng trong hệ thống điện

Mở rộng khả năng điều khiển: Cho phép điều khiển nhiều mạch phụ từ một contactor chính

Cấp nguồn cho thiết bị phụ trợ: Cung cấp tín hiệu cho rơ le, mạch logic hoặc các thiết bị điều khiển khác.

Bảo vệ hệ thống: Ngắt mạch phụ khi có sự cố, bảo vệ các thiết bị khỏi hư hỏng.

Tạo tín hiệu báo trạng thái: Cung cấp thông tin về trạng thái hoạt động của contactor cho hệ thống giám sát.

Thường được dùng để duy trì: Được sử dụng trong các mạch điều khiển khởi động từ, giúp hệ thống hoạt động liên tục mà không cần giữ nút nhấn khởi động.

2.3. Ứng dụng

Tiếp điểm phụ không chỉ xuất hiện trong contactor mà còn có tại các loại thiết bị đóng ngắt mạch khác. Hiện tiếp điểm phụ đã được ứng dụng trong:

Hệ thống điện công nghiệp: Điều khiển và bảo vệ các thiết bị điện như băng chuyền, máy cắt, động cơ, quạt thông gió, lò hơi,…

Hệ thống điện dân dụng: Điều khiển bật/tắt hệ thống chiếu sáng, quạt,… và bảo vệ khi gặp sự cố điện.

Hệ thống quản lý năng lượng: Giám sát, điều chỉnh, phân phối điện năng tiêu thụ hiệu quả hơn.

Trong thực tế, ứng dụng của tiếp điểm phụ NO và tiếp điểm phụ NC là trái ngược nhau. Tiếp điểm phụ thường mở phù hợp cho các thiết bị cần kích hoạt để phản hồi tín hiệu, ví dụ như thiết bị chiếu sáng. Mặt khác, tiếp điểm phụ thường đóng được sử dụng trong trường hợp cần dừng thiết bị khi nhận tín hiệu, ví dụ như máy bơm nước.

3. Tiếp Điểm Phụ Contactor LS: Đặc Điểm Nổi Bật

Contactor LS là sản phẩm của hãng LS Electric, được đánh giá cao về chất lượng và độ tin cậy. Tiếp điểm phụ contactor LS có những đặc điểm sau:

Thiết kế linh hoạt: Dễ dàng lắp đặt và thay thế.

Độ bền cao: Chịu được số lần đóng cắt lớn, phù hợp với môi trường công nghiệp khắc nghiệt.

Tương thích với nhiều thiết bị: Có thể sử dụng với các loại contactor LS khác nhau, đáp ứng đa dạng nhu cầu sử dụng

An toàn và hiệu quả: Đảm bảo hoạt động ổn định, giảm thiểu rủi ro trong hệ thống điện.

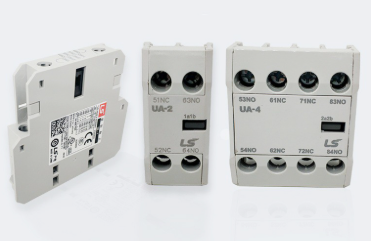

Hình ảnh: Tiếp điểm phụ Contactor LS

4. Lưu Ý Khi Sử Dụng Các Tiếp Điểm Của Contactor

Chọn đúng loại tiếp điểm: Phù hợp với yêu cầu dòng điện và chức năng của mạch điện

Kiểm tra định kỳ: Đảm bảo tiếp điểm không bị mòn, cháy hoặc hư hỏng

Lắp đặt đúng kỹ thuật: Tuân thủ hướng dẫn của nhà sản xuất để đảm bảo an toàn và hiệu quả.

Sử dụng thiết bị chất lượng: Ưu tiên các sản phẩm từ các hãng uy tín như LS Electric để đảm bảo độ bền và hiệu suất hoạt động.

Hiểu rõ về các tiếp điểm của contactor, đặc biệt là tiếp điểm phụ contactor, tiếp điểm chính của contactor sẽ giúp bạn thiết kế và vận hành hệ thống điện một cách hiệu quả và an toàn. Việc lựa chọn và sử dụng đúng loại tiếp điểm không chỉ nâng cao hiệu suất làm việc mà còn kéo dài tuổi thọ cho thiết bị và toàn bộ hệ thống.
