Cách Đấu Cảm Biến Từ 3 Dây đơn giản và chi tiết

Cảm biến từ 3 dây là thiết bị được dùng phổ biến trong các hệ thống tự động hóa, được ứng dụng rất nhiều trong công nghiệp. Việc hiểu rõ cách đấu cảm biến từ 3 dây là cực kỳ quan trọng để đảm bảo thiết bị hoạt động chính xác, ổn định, an toàn và vận hành tối ưu.

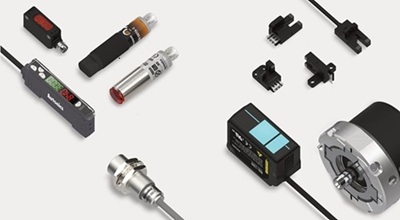

Hình ảnh: Một vài loại cảm biến tiện cận

1. Tổng Quan Về Cảm Biến Từ 3 Dây

Cảm biến từ 3 dây là loại cảm biến phát hiện vật thể bằng từ trường, thường được sử dụng để phát hiện vị trí, đếm sản phẩm, kiểm tra chuyển động trong các máy móc, dây chuyền sản xuất. Nó hoạt động dựa trên nguyên lý cảm ứng từ – khi một vật thể kim loại đi qua vùng từ trường của cảm biến, tín hiệu sẽ được kích hoạt.

Loại cảm biến này có 3 dây:

Dây nâu (Brown): Nguồn dương (V+)

Dây xanh (Blue): Nguồn âm (0V hoặc GND)

Dây đen (Black): Tín hiệu ngõ ra

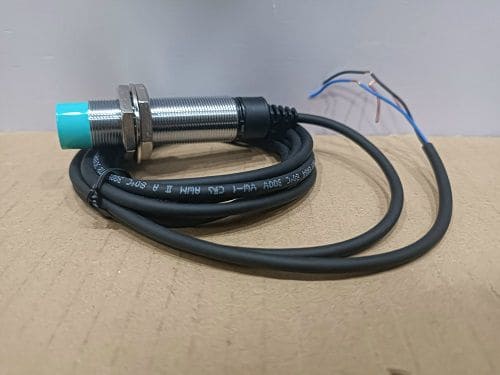

Hình ảnh: Cảm Biến Tiệm Cận UP12RD-4AC

2. Phân Biệt NPN và PNP

Trước khi thực hiện cách đấu cảm biến từ 3 dây, bạn cần xác định rõ loại ngõ ra: NPN hay PNP. Đây là yếu tố then chốt trong việc đấu nối chính xác.

Cảm biến PNP: Khi phát hiện vật, chân tín hiệu sẽ xuất mức dương (V+)

Cảm biến NPN: Khi phát hiện vật, chân tín hiệu sẽ xuất mức âm (0V)

Cách nhận biết:

Thông thường, thông tin loại NPN hoặc PNP sẽ được ghi trên thân cảm biến hoặc datasheet của nhà sản xuất.

Nếu không có, có thể dùng đồng hồ đo điện áp để kiểm tra khi có tín hiệu ngõ ra.

3. Cách Đấu Cảm Biến Từ 3 Dây

Dưới đây là cách đấu nối chuẩn cho từng loại cảm biến:

Cách đấu cảm biến từ 3 dây loại PNP

Dây nâu → đấu vào nguồn dương (thường là +24VDC)

Dây xanh → đấu vào nguồn âm (0V)

Dây đen → là chân tín hiệu, nối về ngõ vào digital của PLC hoặc thiết bị điều khiển

Lưu ý: Ngõ vào PLC phải có điện áp tham chiếu 0V.

Cách đấu cảm biến từ 3 dây loại NPN

Dây nâu → đấu vào +24VDC

Dây xanh → đấu vào 0V

Dây đen → nối về ngõ vào digital, nhưng trong trường hợp này, ngõ vào phải có điện áp tham chiếu là dương (V+)

Lưu ý: Với cảm biến NPN, tín hiệu ngõ ra là mức âm, vì vậy mạch điều khiển cần thiết kế phù hợp.

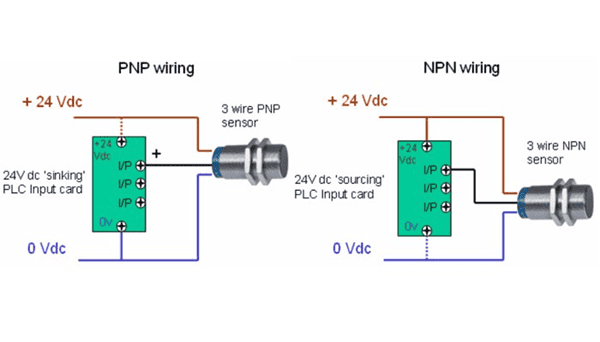

Hình ảnh: Cách Đấu Cảm Biến Từ 3 Dây NPN và PNP

4. Những Lỗi Thường Gặp Khi Đấu Nối

Đấu sai cực nguồn: Có thể làm cháy cảm biến hoặc không hoạt động.

Đấu sai loại NPN/PNP: Khiến thiết bị không nhận được tín hiệu hoặc báo sai trạng thái.

Dùng chung nguồn không phù hợp: Nguồn không ổn định gây nhiễu hoặc tín hiệu chập chờn.

Không kiểm tra điện áp thực tế: Một số cảm biến chỉ hoạt động trong dải 10-30VDC, vượt quá sẽ gây hỏng.

5. Mẹo Đấu Nối An Toàn và Chính Xác

Luôn kiểm tra sơ đồ đấu nối từ nhà sản xuất trước khi tiến hành.

Dùng đồng hồ đo điện áp để xác nhận đúng dây và loại tín hiệu.

Dán nhãn dây ngay từ đầu để dễ bảo trì và tránh nhầm lẫn sau này.

Sử dụng đầu nối công nghiệp để tăng độ chắc chắn, tránh đứt dây hoặc chập chờn do rung lắc.

6. Một số ứng dụng của cảm biến

6.1. Ứng dụng của cảm biến trong dây chuyền sản xuất tự động

Đếm sản phẩm trên băng chuyền
→ Cảm biến gắn cố định, khi vật thể kim loại đi qua sẽ phát hiện và gửi tín hiệu đến PLC để đếm số lượng.

Kiểm tra có/không linh kiện
→ Phát hiện linh kiện có đúng vị trí hay bị thiếu sót trong khâu lắp ráp.

Phát hiện vị trí piston trong xi lanh
→ Gắn cảm biến tại các vị trí hành trình để giám sát và điều khiển chuyển động.

6.2. Ứng dụng của cảm biến trong máy CNC và thiết bị cơ khí

Giới hạn hành trình (limit switch)
→ Xác định điểm dừng cuối của trục máy để bảo vệ thiết bị khỏi vượt quá hành trình cho phép.

Định vị dao/cụm trục
→ Phát hiện khi dao chạm đến đúng vị trí cần thiết, giúp điều khiển hoạt động cắt, khoan, phay chính xác.

6.3. Ứng dụng của cảm biến trong hệ thống an toàn và giám sát

Cửa tự động (thang máy, cửa kho lạnh)
→ Phát hiện kim loại hoặc vật cản để đóng/mở cửa tự động.

Giám sát trạng thái nắp máy/mở cửa bảo trì
→ Khi có người mở cửa tủ điện hay nắp máy, cảm biến phát hiện dừng máy hoặc cảnh báo.

6.4. Ứng dụng của cảm biến trong dân dụng và tòa nhà thông minh

Khóa cửa điện tử (smart lock)
→ Cảm biến từ kiểm tra trạng thái cửa đã đóng/mở đúng chưa.

Hệ thống chống trộm
→ Gắn cảm biến từ tại cửa chính, cửa sổ – nếu cửa bị mở trái phép còi báo động.

Kết Luận

Nắm vững cách đấu cảm biến từ 3 dây giúp bạn không chỉ đảm bảo hệ thống hoạt động ổn định mà còn tránh được các lỗi kỹ thuật gây hư hại thiết bị. Việc phân biệt đúng loại NPN/PNP và tuân thủ đúng sơ đồ điện giúp bạn làm việc dễ dàng hơn và kiểm tra nhanh hơn.
