Dây pha là gì? Dây trung tính là gì? Dây tiếp địa là gì? Cùng làm rõ ở bài viết này.

Trong hệ thống điện sinh hoạt và công nghiệp, việc hiểu rõ về dây điện không chỉ giúp đảm bảo an toàn mà còn giúp vận hành hiệu quả các thiết bị điện. Ba loại dây quan trọng nhất trong bất kỳ hệ thống điện nào là dây pha, dây trung tính, và dây tiếp địa. Vậy chính xác thì dây pha là gì? Dây trung tính là gì? Dây tiếp địa là gì? Bài viết này sẽ giúp bạn hiểu rõ từng loại dây, chức năng, cách phân biệt và vai trò của chúng trong đời sống.

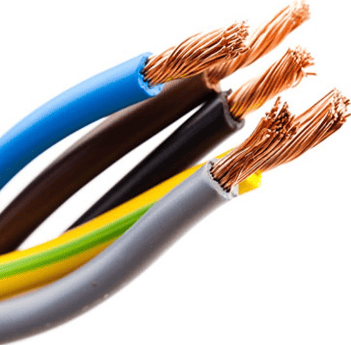

Hình ảnh: Dây pha, dây trung tính và dây tiếp địa

Dây pha là gì?

Dây pha (còn gọi là dây nóng, dây lửa) là dây dẫn điện mang điện áp cao từ nguồn cung cấp (máy biến áp, lưới điện) tới các thiết bị điện. Dây pha là thành phần truyền tải dòng điện chính, và là phần nguy hiểm nhất nếu tiếp xúc trực tiếp.

Đặc điểm của dây pha:

Điện áp: Dây pha có điện áp 220V trong hệ thống một pha và 380V trong hệ thống ba pha.

Màu sắc:

Tiêu chuẩn IEC: Pha 1 có màu nâu, pha 2 có màu đen và pha 3 có màu xám.

Tiêu chuẩn Việt Nam: Pha 1 có màu đỏ, pha 2 có màu trắng hoặc màu vàng và pha 3 có màu xanh dương.

Vai trò: Cung cấp năng lượng cho thiết bị hoạt động.

Nguy hiểm: Có thể gây giật điện nghiêm trọng nếu không được cách điện tốt.

Cách kiểm tra dây pha:

Dùng bút thử điện chạm vào dây: nếu đèn sáng, đó là dây pha.

Dùng đồng hồ đo điện áp để kiểm tra sự chênh lệch giữa dây pha và các dây còn lại.

Dây trung tính là gì?

Dây trung tính (còn gọi là dây nguội, dây mát) là dây dẫn giúp hoàn thành mạch điện, cho phép dòng điện trở lại nguồn sau khi đi qua tải (thiết bị điện). Dù không mang điện áp cao như dây pha, dây trung tính vẫn cần được xử lý cẩn thận.

Đặc điểm của dây trung tính:

Điện áp: Gần bằng 0V khi đo giữa dây trung tính và đất, nhưng có thể dao động nhỏ.

Màu sắc: Thường được quy định là màu xanh dương.

Vai trò: Cân bằng điện áp, trả dòng điện về nguồn để thiết bị hoạt động ổn định.

Nguy hiểm: Tuy có điện áp thấp hơn, dây trung tính vẫn có thể gây giật nếu chạm phải khi đang tải.

Lưu ý khi sử dụng dây trung tính:

Không dùng chung dây trung tính cho nhiều tải công suất lớn để tránh quá tải.

Cần đấu nối đúng kỹ thuật để tránh chênh lệch điện áp và rò rỉ điện.

Dây tiếp địa là gì?

Dây tiếp địa (dây nối đất) là dây dùng để dẫn điện rò rỉ hoặc dòng sự cố xuống đất, giúp bảo vệ người dùng và thiết bị khỏi nguy cơ bị giật điện hoặc chập cháy.

Đặc điểm của dây tiếp địa:

Điện áp: Bằng 0V, nối trực tiếp với hệ thống tiếp đất.

Màu sắc: Thường được quy định là xanh lá sọc vàng.

Vai trò: An toàn – dẫn dòng rò hoặc dòng sự cố (ví dụ khi vỏ thiết bị bị nhiễm điện) xuống đất.

Không truyền điện: Không có dòng điện chạy thường xuyên trong dây tiếp địa (trừ khi có sự cố).

Khi nào cần sử dụng dây tiếp địa?

Sử dụng thêm dây tiếp địa với các thiết bị có vỏ kim loại...

Trong các tủ điện công trình dân dụng, nhà xưởng

Bảng tiêu chuẩn màu theo IEC

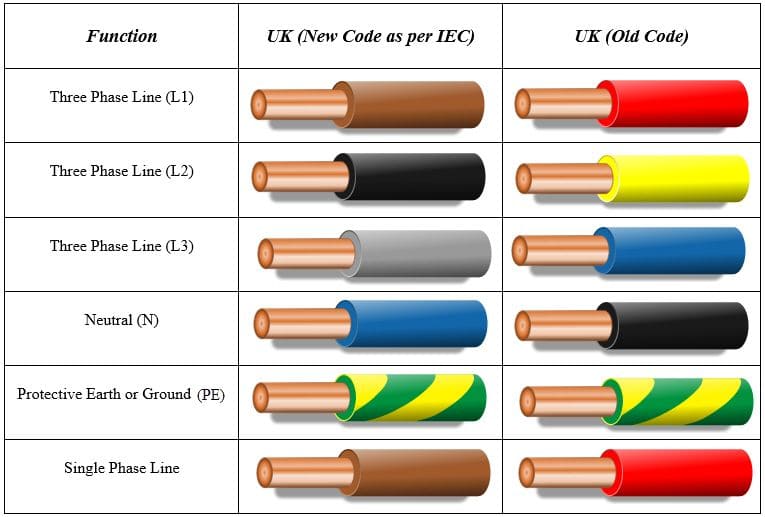

Hình ảnh: Bàng màu dây điện theo tiêu chuẩn IEC

Sự khác biệt giữa dây pha, dây trung tính và dây tiếp địa

Tại sao cần phân biệt và đấu nối đúng các loại dây điện?

Việc hiểu rõ dây pha là gì, dây trung tính là gì, dây tiếp địa là gì không chỉ giúp bạn lắp đặt điện đúng kỹ thuật mà còn đảm bảo:

An toàn điện tuyệt đối: Tránh nguy cơ điện giật, cháy nổ.

Tăng tuổi thọ thiết bị: Dòng điện ổn định giúp thiết bị hoạt động hiệu quả.

Dễ dàng bảo trì: Khi biết rõ vai trò của từng dây, việc sửa chữa sẽ thuận tiện và nhanh chóng hơn.

Tuân thủ tiêu chuẩn kỹ thuật và pháp luật: Hệ thống điện được kiểm định dễ dàng và đạt yêu cầu.

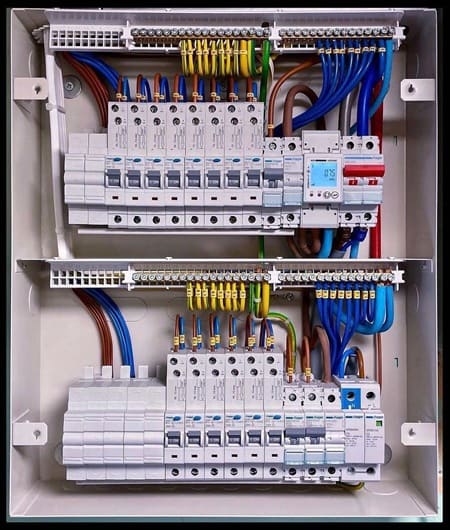

Hình ảnh: Tủ điện đấu nối đày đủ tiếp đất

Những lỗi phổ biến khi sử dụng dây pha, dây trung tính và dây tiếp địa

Không đấu dây tiếp địa: Đây là lỗi phổ biến nhất, đặc biệt trong các hộ gia đình.

Đổi vị trí dây pha và dây trung tính: Gây nguy hiểm khi sửa chữa hoặc thay thiết bị.

Dùng sai màu dây: Làm rối hệ thống điện, khó kiểm tra và sửa chữa.

Không phân pha trong hệ thống 3 pha: Gây mất cân bằng điện áp, ảnh hưởng đến thiết bị.

Kết luận

Hiểu rõ dây pha là gì, dây trung tính là gì, dây tiếp địa là gì là kiến thức cơ bản nhưng cực kỳ quan trọng trong việc thiết kế, lắp đặt và sử dụng điện an toàn. Dù bạn là kỹ sư điện, thợ điện hay chỉ là người tiêu dùng thông thường, việc nắm vững kiến thức này sẽ giúp bạn chủ động hơn trong mọi tình huống.
