Điện Trở Xả Biến Tần: Vai Trò, Nguyên Lý Và Cách Đấu Chuẩn Kỹ Thuật
Điện trở xả biến tần là một trong những thiết bị phụ trợ quan trọng trong hệ thống điều khiển động cơ sử dụng biến tần. Dù không phải lúc nào cũng bắt buộc phải sử dụng, nhưng trong nhiều ứng dụng đặc thù – đặc biệt là với các tải có quán tính lớn như cầu trục, thang máy, máy ly tâm – thì điện trở xả giúp đảm bảo an toàn, tăng tuổi thọ thiết bị và nâng cao hiệu suất hoạt động.

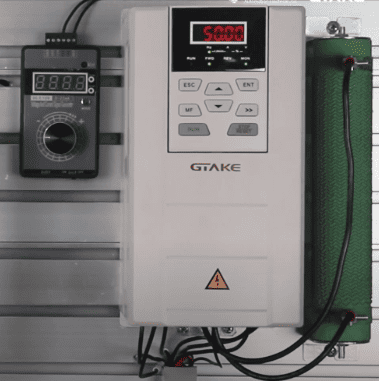

Hình ảnh: Điện trở xả cho biến tần
Điện Trở Xả Biến Tần Là Gì?
Điện trở xả (braking resistor) là một thiết bị có chức năng tiêu tán năng lượng dư thừa sinh ra khi động cơ đang quay bị hãm hoặc giảm tốc đột ngột. Khi quá trình hãm xảy ra, động cơ hoạt động như một máy phát điện, tạo ra dòng điện hồi lưu về biến tần. Nếu không có nơi tiêu tán, điện áp DC trên bus của biến tần có thể tăng vọt, gây lỗi hoặc hỏng thiết bị.
Điện trở xả chính là nơi "xả" phần năng lượng này thành nhiệt một cách an toàn.
Tại Sao Cần Sử Dụng Điện Trở Xả Cho Biến Tần?
1. Hạn chế lỗi quá áp
Khi biến tần không được gắn điện trở xả, điện áp hồi tiếp từ động cơ trong lúc hãm sẽ làm tăng áp DC bus nhanh chóng. Điều này dẫn đến lỗi quá áp (Over Voltage), khiến biến tần ngừng hoạt động hoặc bị hư hỏng.
2. Hãm động cơ hiệu quả
Với tải quán tính lớn, thời gian hãm tự nhiên rất dài, dẫn đến nguy hiểm hoặc giảm năng suất. Điện trở xả giúp quá trình hãm nhanh và chính xác hơn.
3. Bảo vệ hệ thống
Việc tiêu tán năng lượng một cách có kiểm soát giúp bảo vệ cả biến tần lẫn động cơ khỏi nguy cơ cháy nổ, nóng quá mức hay sụt áp cục bộ.
Các Loại Điện Trở Xả Biến Tần Phổ Biến Hiện Nay
Có 2 loại điện trở xả cho biến tần được sử dụng chính đó là điện trở xả vỏ nhôm và điên trở xả dạng sứ.
3.1. Điện Trở Xả Vỏ Nhôm (Aluminum Housed Braking Resistor)
- Đặc điểm: Thiết kế nhỏ gọn, khả năng tản nhiệt tốt, chịu nhiệt cao.
- Ứng dụng: Thường dùng trong các hệ thống biến tần công suất nhỏ đến trung bình, môi trường ít bụi.
- Ưu điểm: Dễ lắp đặt, tản nhiệt nhanh, tuổi thọ cao.
- Công suất: Thường từ 50W đến 2kW.

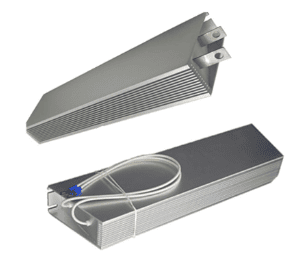

Hình ảnh: Điện trở xả biến tần dạng nhôm
3.2. Điện Trở Xả Dạng Sứ (Wirewound Ceramic Resistor)
- Đặc điểm: Cấu tạo bằng lõi sứ, dây điện trở cuốn bên trong, chịu nhiệt rất tốt.
- Ứng dụng: Phù hợp với tải nặng, hoạt động liên tục, dùng cho biến tần công suất lớn.
- Ưu điểm: Chịu được dòng xả lớn, hoạt động ổn định lâu dài.
- Nhược điểm: Cồng kềnh hơn so với loại vỏ nhôm.

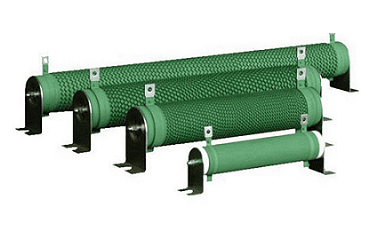

Hình ảnh: Điện trở xả biến tần dạng sứ
Cách Đấu Điện Trở Xả Cho Biến Tần Đúng Kỹ Thuật
Đây là phần nhiều người tìm kiếm khi làm việc với hệ thống biến tần. Dưới đây là cách đấu điện trở xả cho biến tần đơn giản và đúng kỹ thuật:
Bước 1: Kiểm tra biến tần có hỗ trợ điện trở xả không
Không phải biến tần nào cũng hỗ trợ đấu điện trở xả bên ngoài. Kiểm tra tài liệu kỹ thuật (manual) để xác định có cổng đấu DB+, DB- hay không. Một số dòng có module hãm tích hợp sẵn, nhưng vẫn cần gắn điện trở ngoài.
Bước 2: Xác định công suất và giá trị điện trở phù hợp
Điện trở xả không thể chọn ngẫu nhiên. Bạn cần xác định các thông số sau:
Điện áp DC bus của biến tần
Công suất motor
Thời gian và tần suất hãm
Ví dụ, biến tần 3 pha 5.5kW có thể cần điện trở xả khoảng 100–200Ω, công suất từ 1–2kW tùy mức độ sử dụng.
Bước 3: Đấu nối vào cổng hãm
Thực hiện như sau:
Đầu "+" của điện trở xả đấu vào cổng DB+ (hoặc P+)
Đầu "-" đấu vào DB- (hoặc P-)
Siết chặt, đảm bảo tiếp xúc tốt, tránh tia lửa hoặc chập mạch
Bước 4: Gắn điện trở ở nơi thông thoáng
Vì điện trở sẽ tỏa nhiệt rất mạnh trong quá trình hoạt động, bạn nên lắp đặt ở nơi có khả năng tản nhiệt tốt, không gần các linh kiện nhạy nhiệt như tụ, IC...
Lưu ý:
Tuyệt đối không để điện trở hoạt động quá công suất định mức.
Có thể lắp thêm quạt hoặc giải pháp làm mát nếu hệ thống hoạt động liên tục.
Kiểm tra thường xuyên để phát hiện hiện tượng cháy nổ hoặc nứt bề mặt điện trở.
Kinh Nghiệm Chọn Mua Điện Trở Xả Chất Lượng
Đảm bảo thông số kỹ thuật phù hợp với biến tần bạn đang dùng
Hỏi kỹ nhà cung cấp về cách đấu điện trở xả cho biến tần để được tư vấn tối ưu
Ưu tiên thương hiệu uy tín như Arcol, Yuyang, Ohmite...
Kết Luận
Điện trở xả biến tần là giải pháp không thể thiếu trong các hệ thống điều khiển cần hãm nhanh, an toàn và chính xác. Việc chọn và đấu nối đúng cách không chỉ bảo vệ thiết bị mà còn tối ưu hiệu suất vận hành. Nếu bạn đang phân vân về cách đấu điện trở xả cho biến tần, hãy luôn tham khảo tài liệu kỹ thuật đi kèm hoặc nhờ đơn vị chuyên môn tư vấn cụ thể cho từng loại biến tần.
