Cách Đấu Công Tắc Hành Trình 3 Chân Đơn Giản

Công tắc hành trình 3 chân là thiết bị điện được dùng phổ biến trong các hệ thống tự động hóa như máy móc công nghiệp, cửa tự động, thang máy... Để sử dụng hiệu quả, việc hiểu rõ cách đấu công tắc hành trình 3 chân là rất quan trọng. Bài viết này sẽ hướng dẫn chi tiết, dễ hiểu cho cả người mới bắt đầu.

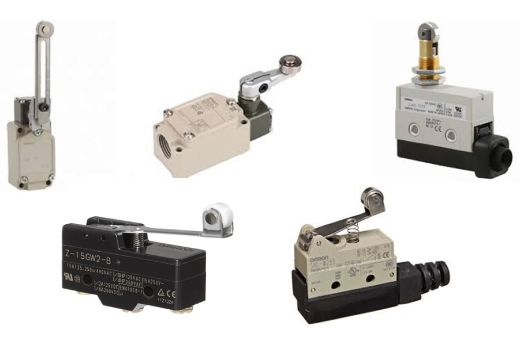

1. Công Tắc Hành Trình 3 Chân Là Gì?

Công tắc hành trình (Limit Switch) là thiết bị cơ điện, hoạt động như một cảm biến cơ học để phát hiện vị trí hoặc sự chuyển động của vật thể. Khi vật thể chạm vào cần gạt hoặc nút nhấn, công tắc sẽ chuyển trạng thái và kích hoạt một mạch điện.

Công tắc hành trình 3 chân thường có cấu tạo gồm 3 chân:

• Chân COM (Common): Chân chung, thường được nối với nguồn điện.
• Chân NO (Normally Open): Thường hở – chỉ dẫn điện khi công tắc bị tác động.
• Chân NC (Normally Closed): Thường đóng – dẫn điện khi công tắc ở trạng thái nghỉ.

2. Ứng Dụng Thực Tế Của Công Tắc Hành Trình 3 Chân

Trước khi tìm hiểu cách đấu, hãy điểm qua một số ứng dụng phổ biến:

• Làm cảm biến giới hạn trong máy CNC, máy cắt, máy đóng gói.
• Phát hiện vị trí đóng/mở cửa tự động.
• Tự ngắt nguồn khi vật di chuyển đến điểm giới hạn.
• Đảm bảo an toàn trong các hệ thống tự động hóa.

3. Sơ Đồ Đấu Dây Cơ Bản

Khi đấu nối công tắc hành trình 3 chân, bạn sẽ có 2 lựa chọn tùy vào mục đích:

Cách 1: Đấu kiểu thường mở (NO)

• Dòng điện sẽ chỉ chạy khi công tắc bị tác động (ví dụ: vật va vào cần gạt).
• Ứng dụng: Dùng khi bạn muốn hệ thống chỉ hoạt động khi có sự va chạm.

Cách đấu:

• COM → Nối với cực dương của nguồn (V+)
• NO → Nối với thiết bị điều khiển (relay, PLC, bóng đèn…)
• NC không sử dụng

Cách 2: Đấu kiểu thường đóng (NC)

• Dòng điện chạy liên tục cho đến khi công tắc bị tác động (lúc này mạch hở).
• Ứng dụng: Dùng trong các hệ thống cần dừng lại khi có va chạm.

Cách đấu:

• COM → Nối với cực dương của nguồn (V+)
• NC → Nối với thiết bị điều khiển
• NO không sử dụng

Lưu ý:

• Luôn sử dụng nguồn điện phù hợp (thường là 5V, 12V hoặc 24V DC).
• Kiểm tra kỹ sơ đồ chân in trên vỏ công tắc trước khi đấu.

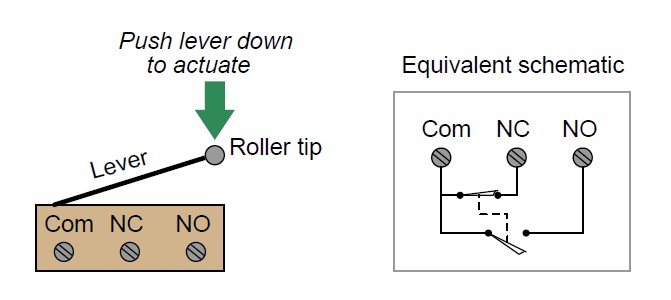

Hình ảnh: Cách đấu công tắc hành trình

5. Một Số Lỗi Thường Gặp Và Cách Xử Lý

6. Kết Luận

Việc đấu công tắc hành trình 3 chân không khó nếu bạn nắm rõ chức năng từng chân và mục đích sử dụng. Dù ứng dụng trong tự động hóa công nghiệp hay điện dân dụng, công tắc hành trình vẫn đóng vai trò quan trọng trong việc kiểm soát vị trí và đảm bảo an toàn.

Mẹo nhỏ: Nếu bạn cần đấu nối cho hệ thống phức tạp hơn như dùng với PLC, nên dùng multimeter để kiểm tra các chân hoặc tham khảo tài liệu kỹ thuật của nhà sản xuất.
