Đèn Báo Pha Tủ Điện: Chức Năng, Cấu Tạo và Cách Đấu Chuẩn Kỹ Thuật

Trong hệ thống tủ điện công nghiệp và dân dụng, đèn báo pha tủ điện đóng vai trò quan trọng trong việc giám sát tình trạng điện áp và hoạt động của các pha điện. Đây là thiết bị đơn giản nhưng thiết yếu giúp người vận hành dễ dàng nhận biết trạng thái hoạt động của hệ thống điện ba pha, từ đó xử lý nhanh các sự cố như mất pha, lệch pha hay mất nguồn.

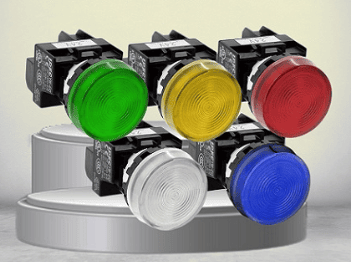

Hinh ảnh: Đèn báo pha các màu

1. Đèn Báo Pha Tủ Điện Là Gì?

Đèn báo pha tủ điện là thiết bị hiển thị ánh sáng, được lắp trực tiếp trên mặt cánh tủ điện để báo hiệu tình trạng có điện tại từng pha (thường là pha R, S, T hoặc L1, L2, L3). Khi có điện, đèn sẽ sáng tương ứng với từng pha, giúp kỹ sư, thợ điện hoặc người vận hành dễ dàng giám sát hệ thống.

Cấu tạo cơ bản:

Vỏ đèn: Chất liệu nhựa

Nguồn cấp: Tiếp điểm có loại dùng điện áp 110V, 220V, 380V hoặc loại dùng điện áp DC 24V tuỳ theo thiết kế hệ thống.

Bóng đèn: Thường là bóng LED có tuổi thọ cao, tiêu thụ điện thấp.

Nắp đèn: Đèn thường có ba màu - đỏ (pha R), vàng (pha S), xanh lục, xanh dương (pha T)

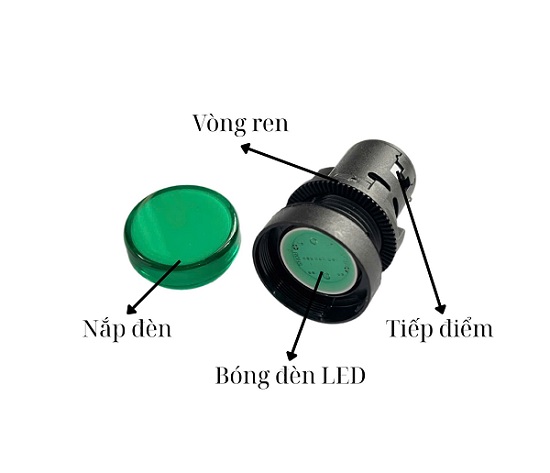

Hình ảnh: Cấu tạo cơ bản của đèn báo pha

2. Chức Năng Của Đèn Báo Pha

Giám sát điện áp đầu vào: Giúp người vận hành biết được các pha có đang hoạt động bình thường không.

Phát hiện mất pha: Nếu một trong các đèn không sáng, có thể xác định pha đó mất điện hoặc gặp sự cố.

Đảm bảo an toàn: Trước khi thực hiện bảo trì, kỹ sư có thể kiểm tra trạng thái điện trực tiếp bằng đèn báo pha mà không cần thiết bị đo.

Cảnh báo lệch pha: Một số loại đèn báo hiện đại có tích hợp chức năng cảnh báo khi có sự chênh lệch điện áp giữa các pha.

3. Các Loại Đèn Báo Pha Phổ Biến

Đèn LED báo pha đơn: Mỗi đèn tương ứng với một pha, dễ lắp đặt, phổ biến trong các tủ điện dân dụng và công nghiệp nhẹ.

Đèn báo pha tích hợp 3 trong 1: Một thiết bị có thể hiển thị trạng thái cả ba pha. Gọn gàng, phù hợp tủ điện nhỏ.

Đèn báo pha kèm cảnh báo âm thanh: Khi mất pha hoặc điện áp vượt ngưỡng, đèn sẽ kèm theo còi cảnh báo.

4. Sơ Đồ Đấu Đèn Báo Pha

Việc đấu đèn báo pha cần chính xác để tránh sai lệch tín hiệu hoặc gây nguy hiểm điện. Dưới đây là hướng dẫn cơ bản cách đấu đèn báo pha tủ điện:

Các bước thực hiện:

- Ngắt nguồn điện chính trước khi thao tác để đảm bảo an toàn.

- Xác định pha: Gắn từng dây pha R, S, T từ cầu đấu vào các điểm đấu của đèn b

- Đấu đèn:

Một đầu mỗi đèn nối với một pha tương ứng.

Đầu còn lại nối chung vào dây trung tính (N).

Nếu dùng đèn ba pha tích hợp, kết nối theo sơ đồ của nhà sản xuất.

- Kiểm tra: Cấp nguồn lại cho hệ thống và quan sát đèn. Nếu cả ba đèn sáng, hệ thống hoạt động bình thường.

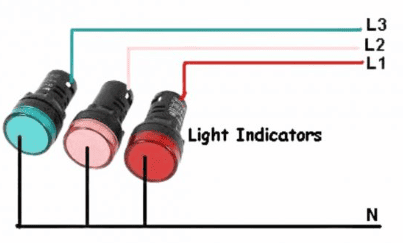

Hình ảnh: Sơ đồ đấu đèn báo pha

Lưu ý kỹ thuật:

Không đấu nhầm pha vào dây trung tính.

Nếu hệ thống không có trung tính, có thể dùng điện áp giữa hai pha (pha-pha), nhưng cần dùng đúng loại đèn hỗ trợ mức điện áp 380V.

Lựa chọn đèn báo đúng điện áp làm việc (AC 220V hoặc AC 380V) để tránh cháy nổ.

Không đấu đúng cực với loại đèn DC (nếu dùng loại nguồn một chiều).

Kết Luận

Đèn báo pha tủ điện là thiết bị không thể thiếu trong hệ thống điện ba pha, giúp kiểm soát nguồn điện hiệu quả và đảm bảo an toàn khi vận hành. Việc nắm rõ sơ đồ đấu đèn báo pha sẽ giúp bạn lắp đặt đúng kỹ thuật, tránh sự cố không mong muốn. Nếu bạn chưa có kinh nghiệm, hãy tham khảo thêm sơ đồ điện và tư vấn từ kỹ sư điện trước khi thi công.

Mua Đèn Báo Pha Ở Đâu?

Hiện nay, đèn báo pha được phân phối rộng rãi tại các cửa hàng thiết bị điện, chợ điện tử và các sàn thương mại điện tử. Nên chọn sản phẩm từ các thương hiệu uy tín như Schneider, LS, Sino, Panasonic, Chint để đảm bảo chất lượng, độ bền và an toàn khi sử dụng.

Dtech phân phối các loại đèn báo pha đảm bảo chất lượng và uy tín.
