Công tắc hành trình là gì? Cấu tạo và các loại công tắc hành trình phổ biến
Trong các hệ thống tự động hóa, thiết bị điện công nghiệp, và máy móc sản xuất, công tắc hành trình là một linh kiện không thể thiếu. Dù nhỏ gọn, nó đóng vai trò quan trọng trong việc giám sát và điều khiển hoạt động của máy móc một cách chính xác. Vậy công tắc hành trình là gì, có cấu tạo công tắc hành trình ra sao và gồm các loại công tắc hành trình nào? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

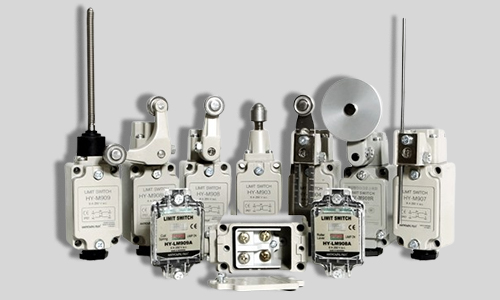

Hình ảnh: Một số công tắc hành trình
Công tắc hành trình là gì?
Công tắc hành trình (tiếng Anh: Limit Switch) là một thiết bị điện dùng để phát hiện vị trí hoặc giới hạn chuyển động của một vật thể cơ học. Khi vật thể di chuyển đến một vị trí nhất định, nó sẽ tác động lên công tắc để kích hoạt hoặc ngắt dòng điện.
Nói đơn giản, công tắc hành trình hoạt động như một cảm biến cơ học. Khi một bộ phận máy móc chạm đến công tắc, tín hiệu được gửi về bộ điều khiển để thực hiện hành động tiếp theo – ví dụ như dừng motor, đảo chiều, hay bật/tắt hệ thống.
Ứng dụng thực tế:
Trong dây chuyền sản xuất: công tắc hành trình giám sát vị trí sản phẩm.
Trong thang máy: xác định vị trí tầng dừng.
Trong máy CNC: xác định giới hạn chuyển động của trục.
Trong cửa tự động: phát hiện vị trí mở/đóng hoàn toàn.
Cấu tạo công tắc hành trình
Cấu tạo công tắc hành trình gồm 3 phần chính:
1. Phần tác động (Cơ khí):
Là bộ phận tiếp xúc trực tiếp với vật thể di chuyển. Có thể là đòn gạt, cần xoay, bánh xe lăn hoặc nút nhấn. Khi vật thể chạm vào, phần này sẽ chuyển động và kích hoạt cơ chế đóng/mở mạch điện.
2. Hệ thống truyền động:
Kết nối giữa phần cơ khí và tiếp điểm điện. Thường là lò xo hoặc cơ cấu gạt, giúp truyền lực và đảm bảo độ chính xác khi đóng/mở mạch.
3. Tiếp điểm điện (Contact):
Là nơi dòng điện được đóng hoặc ngắt khi công tắc hoạt động. Gồm tiếp điểm thường đóng (NC – Normally Closed) và tiếp điểm thường mở (NO – Normally Open). Khi công tắc chưa bị tác động, NC sẽ dẫn điện còn NO thì không. Khi bị tác động, trạng thái này sẽ thay đổi.
Ngoài ra, vỏ bảo vệ và hệ thống chống bụi, chống nước (theo tiêu chuẩn IP) cũng là thành phần quan trọng để đảm bảo công tắc hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

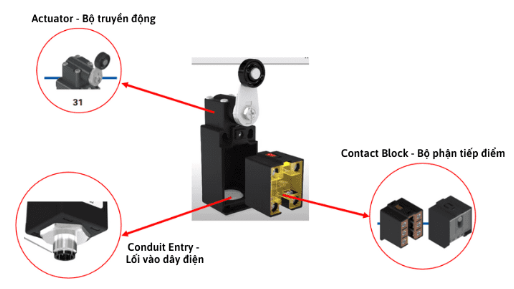

Hình ảnh: Cấu tạo công tắc hành trình cơ bản
Các loại công tắc hành trình phổ biến
Tùy vào cấu tạo và ứng dụng, các loại công tắc hành trình được phân chia như sau:
1. Theo cơ chế tác động
Công tắc hành trình dạng đòn gạt: Sử dụng cần gạt thẳng để nhận lực tác động. Phổ biến nhất do dễ sử dụng và lắp đặt.
Công tắc hành trình dạng bánh xe: Có thêm bánh xe ở đầu đòn gạt giúp giảm ma sát, phù hợp với chuyển động tuyến tính trơn tru.
Công tắc hành trình dạng nút nhấn: Tác động trực tiếp bằng lực nhấn, thường dùng trong không gian nhỏ hẹp.
Công tắc hành trình dạng cần xoay: Đầu cần có thể quay theo nhiều hướng, thích hợp với chuyển động không ổn định.
2. Theo cấp bảo vệ
Chống bụi, chống nước (IP65, IP67): Dùng trong môi trường bụi bẩn, ẩm ướt hoặc có nước như nhà máy thực phẩm, cơ khí.
Chịu nhiệt, chịu va đập cao: Dùng trong môi trường khắc nghiệt như lò luyện kim, máy móc nặng.

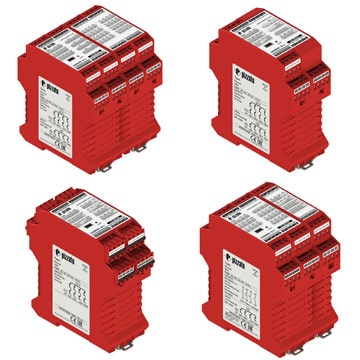

Hình ảnh: Công tắc hành trình dạng module theo cấp
Lưu ý khi lựa chọn và lắp đặt công tắc hành trình
Để công tắc hoạt động hiệu quả và bền bỉ, bạn cần lưu ý các yếu tố sau:
Xác định loại chuyển động của vật thể: Tuyến tính, xoay, va đập…
Chọn kiểu công tắc phù hợp: Cần gạt, nút nhấn, bánh xe…
Đảm bảo đúng vị trí lắp đặt: Sao cho vật thể chạm chính xác vào cơ cấu tác động.
Chọn đúng loại tiếp điểm (NO/NC) theo yêu cầu điều khiển.
Kiểm tra khả năng chịu tải điện: Đảm bảo phù hợp với dòng điện trong mạch.
Đánh giá tiêu chuẩn bảo vệ IP: Phù hợp với môi trường làm việc.
Kết luận
Qua bài viết, bạn đã nắm được công tắc hành trình là gì, hiểu rõ cấu tạo công tắc hành trình và phân biệt được các loại công tắc hành trình trên thị trường. Dù là trong ngành công nghiệp nặng hay tự động hóa dân dụng, công tắc hành trình vẫn giữ vai trò quan trọng trong việc đảm bảo an toàn và tăng tính chính xác cho hệ thống điều khiển.
Nếu bạn đang tìm mua công tắc hành trình phù hợp cho hệ thống của mình, đừng quên kiểm tra kỹ thông số kỹ thuật và môi trường sử dụng. Lựa chọn đúng thiết bị sẽ giúp tối ưu hiệu suất và giảm thiểu sự cố không mong muốn trong quá trình vận hành.
