Hướng dẫn cách đấu contactor 3 pha và cách đấu contactor 1 pha chuẩn kỹ thuật
Trong hệ thống điện dân dụng và công nghiệp, contactor đóng vai trò quan trọng trong việc đóng ngắt thiết bị điện công suất lớn thông qua tín hiệu điều khiển nhỏ. Việc đấu nối đúng kỹ thuật giúp đảm bảo an toàn, tăng tuổi thọ thiết bị và tránh các sự cố chập cháy. Bài viết này sẽ hướng dẫn chi tiết cách đấu contactor 3 pha và cách đấu contactor 1 pha đúng chuẩn kỹ thuật.
Contactor là gì?
Contactor (khởi động từ) là thiết bị đóng ngắt mạch điện từ xa, thường được sử dụng để điều khiển động cơ, máy bơm, hệ thống chiếu sáng hoặc thiết bị điện công suất lớn. Thiết bị này gồm các bộ phận chính: cuộn hút (coil), tiếp điểm chính, tiếp điểm phụ, và hệ thống dập hồ quang.
Contactor được chia làm hai loại phổ biến:
- Contactor 3 pha: sử dụng trong hệ thống điện 3 pha (L1, L2, L3), điều khiển tải công suất lớn như động cơ công nghiệp.
- Contactor 1 pha: dùng cho hệ thống điện 1 pha (L và N), phù hợp với động cơ nhỏ, máy bơm hộ gia đình.
Cách đấu contactor 3 pha

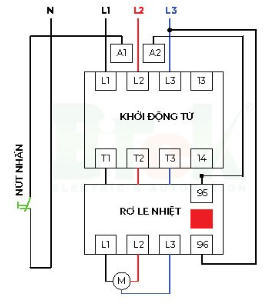

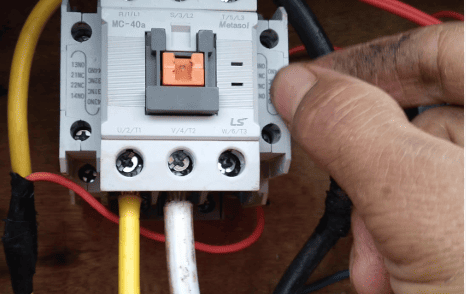

Hình ảnh: Cách đấu contactor 3 pha
1. Sơ đồ nguyên lý cơ bản
Hệ thống gồm hai phần chính:
- Mạch động lực: nơi dòng điện đi qua tiếp điểm chính để cấp nguồn cho tải.
- Mạch điều khiển: dùng để kích hoạt cuộn coil, đóng hoặc ngắt mạch động lực.
2. Các bước thực hiện
Bước 1: Ngắt nguồn điện
Trước khi đấu nối, cần ngắt hoàn toàn nguồn điện để đảm bảo an toàn.
Bước 2: Đấu mạch động lực
- Đầu vào nguồn 3 pha (L1, L2, L3) được đấu vào ba cổng L1, L2, L3 của contactor.
- Đầu ra tải (T1, T2, T3) nối với thiết bị cần cấp điện (như động cơ 3 pha).
- Dây trung tính nếu cần, được nối vào hệ thống theo thiết kế.
Bước 3: Đấu mạch điều khiển
- Cuộn coil của contactor có hai đầu A1 và A2.
- Dùng nút nhấn ON/OFF hoặc rơle nhiệt để điều khiển đóng/mở contactor.
- Đầu A1 nối qua công tắc (nút nhấn hoặc timer) đến pha L.
- Đầu A2 nối về trung tính (N) hoặc pha đối tùy vào điện áp coil.
Bước 4: Kiểm tra và vận hành
- Sau khi hoàn tất đấu nối, kiểm tra toàn bộ hệ thống, siết chặt các điểm tiếp xúc.
- Đóng nguồn và thử nghiệm thao tác đóng/ngắt qua mạch điều khiển.
Cách đấu contactor 1 pha
1. Ứng dụng
Contactor 1 pha được sử dụng để điều khiển động cơ 1 pha, máy bơm nước, quạt hút hoặc hệ thống điện gia dụng công suất lớn. Cách đấu cũng tương tự như loại 3 pha nhưng đơn giản hơn.
2. Các bước thực hiện
Bước 1: Ngắt nguồn điện
Luôn đảm bảo tắt nguồn trước khi thao tác đấu nối.
Bước 2: Đấu mạch động lực
- Nguồn điện 1 pha gồm hai dây: pha (L) và trung tính (N).
- Đầu vào của contactor (thường là L1 và L2 hoặc L và N) nối trực tiếp với nguồn.
- Đầu ra (T1, T2) nối với tải tiêu thụ như máy bơm hoặc động cơ.
Bước 3: Đấu mạch điều khiển
- Cuộn coil có hai đầu A1 và A2.
- Đầu A1 nối qua công tắc hoặc timer đến dây pha.
- Đầu A2 nối với dây trung tính (hoặc ngược lại nếu phù hợp điện áp coil).
- Có thể dùng thêm tiếp điểm phụ (NO/NC) để điều khiển từ xa hoặc hẹn giờ.
Bước 4: Kiểm tra và chạy thử
Sau khi đấu nối hoàn chỉnh:
- Dùng đồng hồ đo kiểm tra thông mạch.
- Đóng điện và thử thao tác điều khiển xem contactor đóng ngắt đúng không.
-

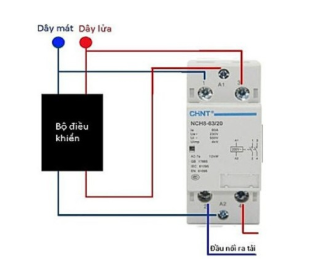

Hình ảnh: Cách đấu contactor 1 pha
Những lưu ý quan trọng khi đấu contactor
- Cấp đúng điện áp của cuộn coil ( 220V, 380V,..)
- Chọn đúng loại contactor theo công suất và điện áp của thiết bị sử dụng.
- Không để dây điện lỏng lẻo, tránh hiện tượng đánh lửa hoặc nóng dây.
- Phân biệt rõ mạch động lực và mạch điều khiển, không đấu lẫn lộn.
- Đảm bảo tiếp đất đúng cách để tránh rò điện gây nguy hiểm.
- Ghi chú sơ đồ đấu nối rõ ràng, thuận tiện kiểm tra, bảo trì sau này.
Kết luận
Việc đấu contactor đúng kỹ thuật giúp thiết bị hoạt động ổn định, tăng tuổi thọ và đảm bảo an toàn. Dù là cách đấu contactor 3 pha cho động cơ công nghiệp hay cách đấu contactor 1 pha cho thiết bị gia dụng, bạn cần tuân thủ quy trình, kiểm tra kỹ trước khi vận hành. Nếu bạn không tự tin về khả năng kỹ thuật, nên nhờ đến kỹ thuật viên chuyên nghiệp để hỗ trợ.
